Umbau einer defekten Copal Flip-Clock auf NTP

2021-01-25 22:55

Bei dieser schönen 60er-Jahre Uhr war der Synchronmotor defekt (lief nur selten an, Versatz von 2h pro Tag). Ein Ersatz für diesen war nicht zu finden, daher die High-Tech-Variante.

Synchronmotor durch Schrittmotor ersetzen
Zeit via NTP über einen ESP holen
Das Ganze so, dass es ein 1:1 Ersatz zu dem montierten Motor wird

Herausforderungen

Einen Schrittmotor finden mit passendem Ritzel und passender Größe.
Der Schrittmotor mit passendem Ritzel ist für max. 5V ausgelegt, die üblichen StepSticks brauchen 8V.
Alles in das Gehäuse bekommen.
Erste Tests zeigten, dass für eine Minute eine unterschiedliche Anzahl an Schritten benötigt wird.
Keine Möglichkeit, das Umspringen der Minuten zu erkennen.
Spontane Abschaltungen bei Netzbetrieb.

Lösungen

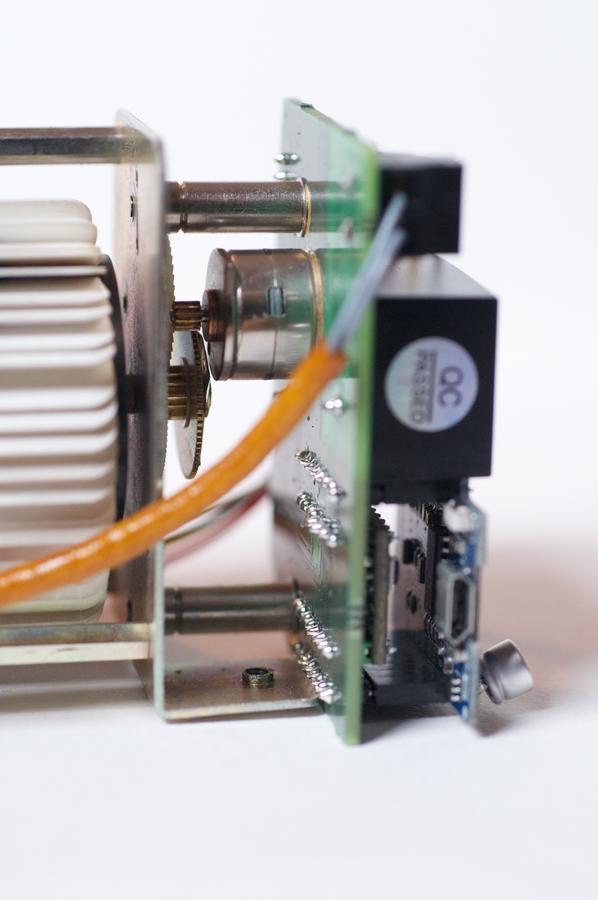

Schrittmotor

AliExpress sei Dank: Stepper-Motor mit 12 Zähnen und Modul 0,25.

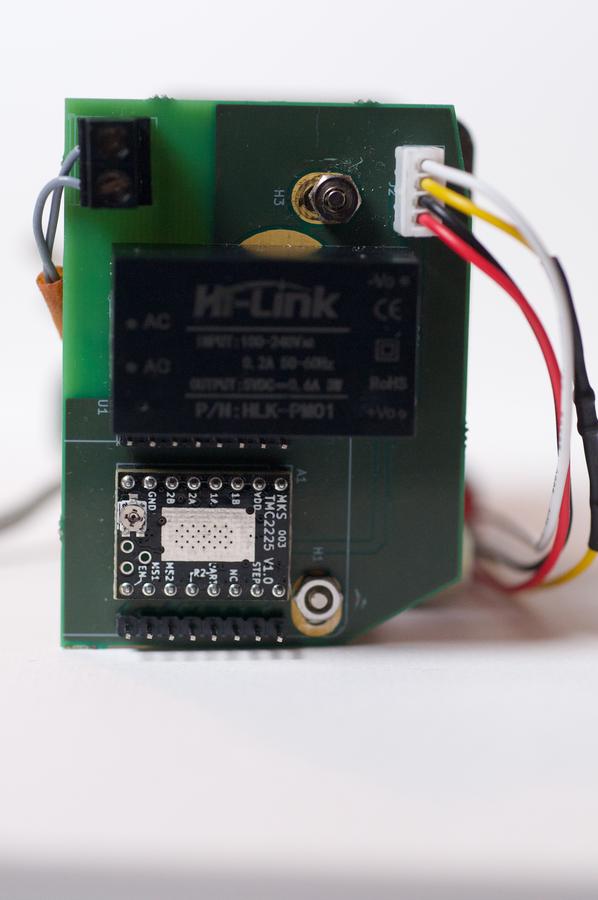

StepStick

Natürlich gibt es was von Trinamic auf Basis des TMC2225. Zum Beispiel hier.

Platine produzieren

Millimetergenaues Ausmessen, KiCad, Aisler:

Schritte zählen

Aufgrund des doch sehr beschränkten Platzes, blieb nur die Möglichkeit übrig, die bestehende Glimmmlampe auszubauen und stattdessen eine kleine Reflex-Lichtschranke (TCRT-5000) anzubringen. Diese löst recht zuverlässig auf, wenn sich ein Blatt der Minuten-Anzeige im Fallen befindet.

Spontane Resets

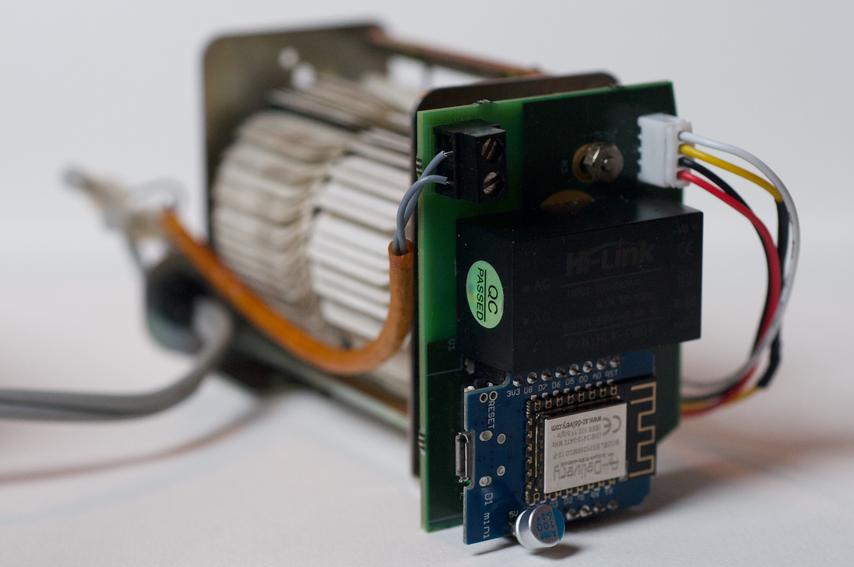

Ein 100uF Kondensator auf der 5V Schiene wirkt Wunder:

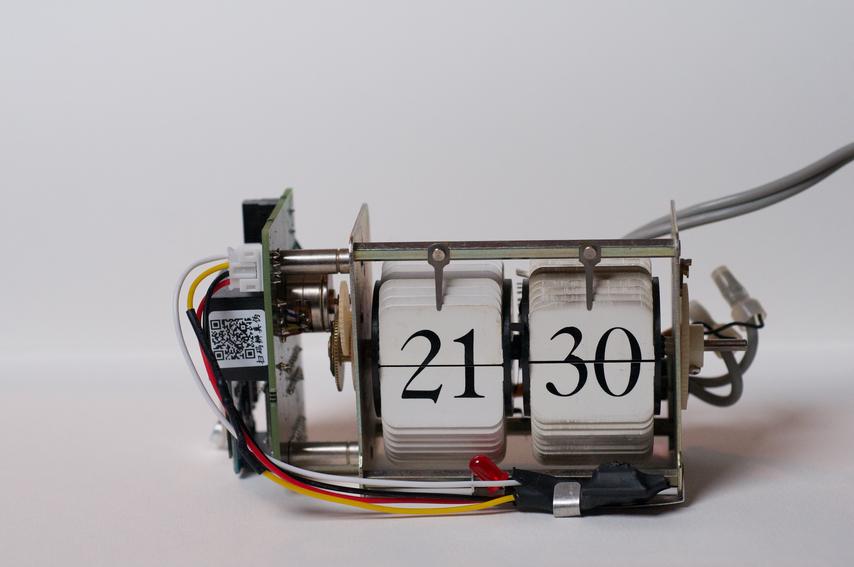

Fertiger Aufbau

Zusammenbau

Software

Kleines C++ Projekt mit platformio auf Basis der Bibliotheken: WiFiManager, AceTime, ESP_DoubleResetDetector.

Lösung ist straight-forward: Intern wird die vermutlich angezeigte Zeit (durch das Zählen via IR-Reflex-Lichtschranke) mit der via NTP empfangenen Zeit verglichen und solange der Stepper-Motor aktiviert, bis diese übereinstimmen.

Dabei eine Sonderbehandlung für kleine Abweichungen (bis 10 Minuten wird einfach gewartet, bis die Zeit übereinstimmt) und in der Nacht (z.B. Bei der Sommer-/Winterzeit-Umstellung müssten 23 Stunden nach vorne gestellt werden).

Über eine minimale Web-Oberfläche kann bei Stromausfall oder ähnlichem die tatsächlich angezeigte Uhrzeit angegeben werden.


void calculateBaseline()
{
    int base = 0;
    for (int x = 0; x < 10; x++) {
        base = base + analogRead(A0);
        delayMicroseconds(10);
    }
    irPhotoDiodeBaseLine = base / 10;
}

void advance()
{
    int16_t minValue = 1024;
    int16_t maxValue = 0;
    bool minuteDisplayFlipped = false;
    uint16_t triggerCount = 0;
    uint16_t minimumAt = 0;
    uint16_t maximumAt = 0;
    upTriggeredAt = -1;
    downTriggeredAt = -1;
    int16_t currentIrReading = 0;

    digitalWrite(ENABLE, LOW);
    digitalWrite(DIR, HIGH);
    calculateBaseline();
    maxValue = 0;
    minValue = 1024;

    irValues.clear();
    irValues.resize(0);

    for (uint16_t stepperMotorSteps = 0; stepperMotorSteps < 60; stepperMotorSteps++) {
        if (!minuteDisplayFlipped) {
            digitalWrite(STEP, HIGH);
            delayMicroseconds(1);
            digitalWrite(STEP, LOW);
        }
        for (int count = 0; count < 30; count++) {
            currentIrReading = analogRead(A0);
            irValues.push_back(currentIrReading);
            if (currentIrReading < minValue) {
                minimumAt = stepperMotorSteps;
                minValue = currentIrReading;
            }
            if (currentIrReading > maxValue) {
                maximumAt = stepperMotorSteps;
                maxValue = currentIrReading;
            }
            int historyElements = irValues.size();
            if (historyElements > 300) {
                // small rising edge if at least 60% of highest swing so far but also at least 10 ticks high
                bool smallUp = downTriggeredAt == -1 && // no falling edge detected so far
                    stepperMotorSteps > 20 && // at least some steps already done
                    10 * (currentIrReading - irValues[historyElements - 50]) > 6 * max(10, maxValue - minValue);
                bool up = smallUp || currentIrReading - irValues[historyElements - 100] > 50;
                bool down = irValues[historyElements - 100] - currentIrReading > 50;
                if (up || down) {
                    triggerCount++;
                    if (down && downTriggeredAt == -1) {
                        downTriggeredAt = historyElements;
                    }
                    if (up && upTriggeredAt == -1) {
                        upTriggeredAt = historyElements;
                    }
                    minuteDisplayFlipped = true;
                }
            }
            delayMicroseconds(100);
        }
    }

    if (triggerCount <= 5) {
        globalStats.skipped++;
    } else {
        currentDisplayedTime++;
    }

    for (std::vector<int16_t>::iterator it = irValues.begin(); it != irValues.end(); it++) {
        *it = *it - minValue;
    }

    if (currentDisplayedTime >= 1440) {
        currentDisplayedTime -= 1440;
    }
#ifdef DEBUG
    time_t localTime = time(nullptr);
    ZonedDateTime zonedDateTime = ZonedDateTime::forUnixSeconds(
        localTime, localZone);
    ace_common::PrintStr<64> currentTimeStr;
    zonedDateTime.printTo(currentTimeStr);

    logger.printf("%s - %02d:%02d - triggerCount=%d up=%d down=%d val=%d min=%d@%d max=%d@%d base=%d\n",
        currentTimeStr.getCstr(),
        (((1440 + currentDisplayedTime) / 60) % 24),
        (1440 + currentDisplayedTime) % 60,
        triggerCount, upTriggeredAt, downTriggeredAt, currentIrReading, minValue, minimumAt, maxValue, maximumAt, irPhotoDiodeBaseLine);
#endif
}

template <int T>
void runEvery(void (*f)())
{
    static unsigned long lastMillis = millis();
    unsigned long now = millis();
    if (now >= lastMillis + T) {
        // run every T milli-seconds
        f();
        lastMillis = millis();
    }
}

void loop()
{
    // WebServer should react..
    server.handleClient();
#ifdef OTA
    // OTA the same
    ArduinoOTA.handle();
#endif

    // The main time-handling code, wait at least 1 second between flips
    runEvery<1000>([]() {
        if (currentDisplayedTime < currentTime) {
            advance();
        } else if (currentDisplayedTime == currentTime) {
            digitalWrite(ENABLE, HIGH);
            fastMode = false;
        } else { // currentDisplayedTime > currentTime
            if (currentTime >= 1 * 60 && currentTime <= 6 * 60) {
                // do nothing in the night
                fastMode = false;
            } else if (currentDisplayedTime > currentTime + 10) {
                fastMode = true;
                currentDisplayedTime -= 1440;
            }
        }
    });

    // every half second -> housekeeping of time and name
    runEvery<500>([]() {
        globalStats.uptimeSeconds = (millis() / 1000);
        globalStats.uptimeSecondsTotal = globalStats.previousSecondsTotal + globalStats.uptimeSeconds;
        globalStats.skippedTotal = globalStats.previousSkippedTotal + globalStats.skipped;
        setCurrentTime();
        drd.loop();
        MDNS.update();
    });

    // every 15 minutes -> store stats
    runEvery<1000 * 15 * 60>([]() {
        EEPROM.put(STATS_ADDRESS, globalStats);
        EEPROM.commit();
    });
}
